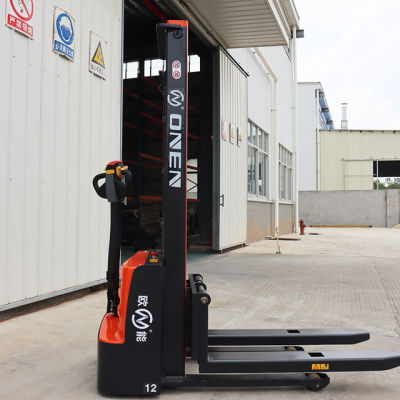

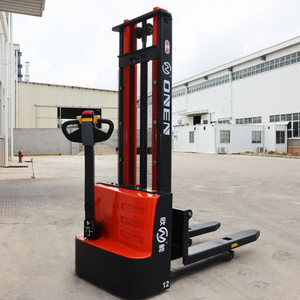

| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОГО ШТАБЕЛЕРА ДЛЯ ПАЛЛЕТОВ CDD-A | |||||
| Особенность | 1 | Модель | CDD | ||
| 2 | № конфигурации | 15-А | |||
| 3 | Водить машину | электрический | |||
| 4 | Режим рулевого управления | Механическое рулевое управление | |||
| 5 | Тип операции | Рация | |||
| 6 | Грузоподъемность | Q | кг | 1500 | |
| 7 | Центр нагрузки | C | мм | 500 | |
| 8 | Колесная база | Y | мм | 1115 | |
| Масса | 1 | Сервисный вес с аккумулятором | кг | 600 | |
| Колеса | 1 | Тип колес | ПУ | ||
| 2 | Размер ведущего колеса | мм | Φ210×75 | ||
| 3 | Размер колеса баланса | мм | Φ125×50 | ||
| 4 | Размер подшипника колеса | мм | Φ80×70 | ||
| 5 | Количество колес (переднее/заднее) (x = ведущее колесо) | 1x-4/1 | |||
| 6 | Ширина колеи спереди | мм | 400/520 | ||
| 7 | Ширина колеи сзади | мм | 530 | ||
| Измерение | 1 | Высота опускания мачты | h1 | мм | Приложение 1 для деталей |
| 2 | Бесплатный подъем | h2 | мм | ||
| 3 | Высота подъема | h3 | мм | ||
| 4 | Увеличенная высота мачты | h4 | мм | ||
| 5 | Общий размер (длина х ширина) | L1×b1 | мм | 1727×800 | |
| 5 | Заниженная высота вилки | h5 | мм | 85 | |
| 6 | Клиренс ручки (макс./мин.) | h6 | мм | 1300/700 | |
| 7 | Длина до лицевой стороны вилок | L2 | мм | 577 | |
| 8 | Размер вилки | с/э/л | мм | 160/60/1150 | |
| 9 | Общая ширина вилки | б3 | мм | 560/680 | |
| 10 | Мин.клиренс | m | мм | 30 | |
| 11 | Минимальная ширина прохода для поддонов 1000×1200 | Аст | мм | 2200 | |
| 12 | Радиус поворота | Ва | мм | 1296 | |
| Производительность | 1 | Скорость движения (с грузом/без груза) | км/ч | 4/4,5 | |
| 2 | Скорость подъема (с грузом/без груза) | РС | 95/165 | ||
| 3 | Скорость опускания (с грузом/без груза) | РС | 100/110 | ||
| 4 | Преодолеваемый подъем (с грузом/без груза) | % | 5/8 | ||
| 5 | Тормоз | электромагнитный | |||
| Электрическая конфигурация | 1 | Двигатель | кВт | 0.65 | |
| 2 | Подъемный двигатель | кВт | 2.5 | ||
| 1 | Напряжение/емкость аккумулятора | В/Ач | 2×12/2×80 | ||
| 2 | Вес батареи | кг | 2×27 | ||
| Другие детали | 1 | Тип управления приводом | ОКРУГ КОЛУМБИЯ | ||
| 2 | Шумоизоляция в ухе водителя согласно EN 12053 | дБ(А) | <70 | ||
| Приложение 1 | |||
| Высота подъема | Высота опускания мачты | Бесплатный подъем | Увеличенная высота мачты |
| h3(мм) | ч1(мм) | h2(мм) | h4(мм) |
| 1600 | 2050 | 1600 | 2050 |
| 2000 | 1600 | - | 2870 |
| 2500 | 1850 | - | 3120 |
| 3000 | 2100 | - | 3370 |
| 3500 | 2350 | - | 3620 |
